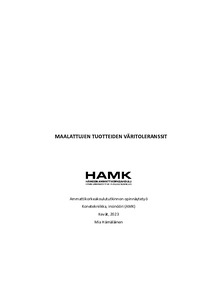

Maalattujen tuotteiden väritoleranssit
Hämäläinen, Mia (2023)
Hämäläinen, Mia
2023
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2023060521349
https://urn.fi/URN:NBN:fi:amk-2023060521349
Tiivistelmä
Opinnäytetyön tilaaja on yhtiö, joka valmistaa tuotteita neljässä yksilöidyssä brändivärissä, tuotteiden loppukokoonpano tapahtuu Suomessa. Ennen kokoonpanoa tuotteen aliosat valmistetaan ja pintakäsitellään yhtiön oman tuotannon sekä toimittajien toimesta Suomessa ja ulkomailla. Yhtiössä on havaittu, että kappaleiden värisävyissä on eroja, vaikka jokaisen brändivärin pitäisi toistua samana kappaleesta riippumatta. Tässä työssä keskitytään värierojen analysointiin analyyttisella mittauslaitteella, spektrofotometrilla, minkä yhtiö on ostanut värin tarkastuksia varten vuonna 2021. Tämän työn tarkoituksena on syventää värimittauksien ymmärrystä tuloksien analysoinnissa sekä luoda toleranssit neljälle eri brändivärille laadunvarmistusta varten. Toimeksiantajan toiveesta tunnistetiedot on häivytetty, jonka takia työssä puhutaan yleisesti yhtiöstä.
Opinnäytetyössä käydään läpi oleellisia käsitteitä värien havainnointiin ja värinmittaukseen liittyen sekä suoritetaan värimittaukset ja niiden analysoinnit tuotannon neljälle eri brändivärille. Mittauksissa käytetään standardisoituja valonlähteitä D65 ja F11 sekä brändivärikohtaisia väritoleransseja, jotka määritellään standardoidun värieron mittauskaavan CIEDE2000 avulla. Värieron mittauskaavoilla lasketaan kahden värin koordinaattien välinen euklidinen etäisyys CIELAB väriavaruudessa. Yhtiö on aiemmin käyttänyt laadunvarmistuksissa yleistoleranssina standardoitua CIE76 värieron mittauskaavaa, minkä perusteella värejä on analysoitu. Työssä esitetään kolme värieron mittauskaavaa, joita yhtiön spektrofotometri tukee.
Opinnäytetyön tutkimuksen pohjalta yhtiössä määriteltiin brändiväreille väritoleranssit mukaillen ihmisen kykyä havaita värit. Opinnäytetyötä voidaan käyttää yhtiössä perehdytysmateriaalina spektrofotometrin käyttöön sekä ohjeiden luomiseen. Brändivärien CIELAB-väriavaruuden koordinaateille asetetaan väritoleranssit, joiden määrittämiseen käytetään CIEDE2000 värieron mittauskaavaa. Verratessa toleransseja värierotteluellipseihin, havaittiin näiden välillä korrelaatio. Havainto tarkoittaa, ettei määritellyn toleranssirajan sisäpuolella tapahtuvissa muutoksissa ole visuaalisesti havaittavia värieroja. Näytteitä verrattiin toleransseihin ja poikkeavuuksia löytyi kolmessa eri brändivärissä. Kuvaajista ja koordinaatistoista käy ilmi, mihin suuntiin kyseisiä värejä tulisi säätää, että värieroja ei olisi enää visuaalisesti havaittavissa.
Opinnäytetyössä käydään läpi oleellisia käsitteitä värien havainnointiin ja värinmittaukseen liittyen sekä suoritetaan värimittaukset ja niiden analysoinnit tuotannon neljälle eri brändivärille. Mittauksissa käytetään standardisoituja valonlähteitä D65 ja F11 sekä brändivärikohtaisia väritoleransseja, jotka määritellään standardoidun värieron mittauskaavan CIEDE2000 avulla. Värieron mittauskaavoilla lasketaan kahden värin koordinaattien välinen euklidinen etäisyys CIELAB väriavaruudessa. Yhtiö on aiemmin käyttänyt laadunvarmistuksissa yleistoleranssina standardoitua CIE76 värieron mittauskaavaa, minkä perusteella värejä on analysoitu. Työssä esitetään kolme värieron mittauskaavaa, joita yhtiön spektrofotometri tukee.
Opinnäytetyön tutkimuksen pohjalta yhtiössä määriteltiin brändiväreille väritoleranssit mukaillen ihmisen kykyä havaita värit. Opinnäytetyötä voidaan käyttää yhtiössä perehdytysmateriaalina spektrofotometrin käyttöön sekä ohjeiden luomiseen. Brändivärien CIELAB-väriavaruuden koordinaateille asetetaan väritoleranssit, joiden määrittämiseen käytetään CIEDE2000 värieron mittauskaavaa. Verratessa toleransseja värierotteluellipseihin, havaittiin näiden välillä korrelaatio. Havainto tarkoittaa, ettei määritellyn toleranssirajan sisäpuolella tapahtuvissa muutoksissa ole visuaalisesti havaittavia värieroja. Näytteitä verrattiin toleransseihin ja poikkeavuuksia löytyi kolmessa eri brändivärissä. Kuvaajista ja koordinaatistoista käy ilmi, mihin suuntiin kyseisiä värejä tulisi säätää, että värieroja ei olisi enää visuaalisesti havaittavissa.
