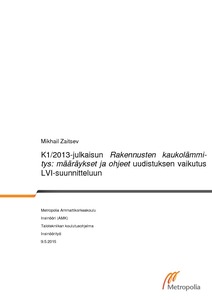

K1/2013-julkaisun Rakennusten kaukolämmitys: määräykset ja ohjeet uudistuksen vaikutus LVI-suunnitteluun

Abstract

Insinöörityön aiheena oli selvittää 1.9.2013 voimaan astuneen ”Rakennusten kaukolämmi-tys: määräys ja ohjeet”- K1/2013-julkaisun sekä tämän julkaisun täydennyksien (31.3.2014 ja 9.5.2014) keskeisiä päivityksiä ja päivityksien vaikutuksia taloteknisten lämmitysverkos-tojen suunnitteluun.

Insinöörityön tavoitteena oli kartoittaa K1/2013-julkaisun talotekniikkaa koskevia keskeisiä muutoksia ja esittää muutosten taustaa. Lisäksi insinöörityön tavoitteena oli selvittää ensiö- ja toisiopuolen matalampien mitoituslämpötilojen vaikutus kaukolämmön kytkentöihin ja lämmitysjärjestelmiin kuuluvien komponenttien mitoitukseen. Insinöörityössä suoritettiin esimerkillisen lämmitysjärjestelmän mitoitukset K1/2003- ja K1/2013-ohjeiden mukaisilla mitoituslämpötiloilla. Lisäksi insinöörityössä tarkasteltiin esimerkillisen lämmitysjärjestelmän tilantarpeita ja investointikustannuksia eri mitoitustilanteissa. Insinöörityössä vertailtiin radiaattoreiden ja matalalämpösäteilijöiden sijoitusratkaisuja erilaisissa mallihuoneissa eri mitoituslämpötiloilla. Lisäksi tarkasteltiin matalalämpösäteilijän kannattavuutta matalammilla mitoituslämpötiloilla.

Insinöörityön laitteiden ja komponenttien mitoituksissa käytettiin tuotevalmistajien mitoitusohjelmia. Lämmitysjärjestelmän mitoituksessa käytettiin Progman Oy:n MagiCAD Heating, Piping and Ventilation ohjelmistosovellusta.

K1/2013- ja K1/2003-julkaisujen vertailusta voidaan päätellä, että oleellisemmat muutokset ovat mitoituslämpötilojen muutokset, jotka vaikuttavat sekä kaukolämmön kytkentäratkaisuihin että lämmitysjärjestelmien komponenttien mitoituksiin, tilanvarauksiin ja investointikustannuksiin. Insinöörityössä mitoitettujen mallihuoneiden perusteella voidaan päätellä, että matalalämpösäteilijä on tietyissä tilanteissa paremmin sovellettavissa matalammilla mitoituslämpötiloilla sekä lisäksi investointikustannuksiltaan on vertailukelpoinen ratkaisu.

Insinöörityön mitoituksista saadut ohjearvot voidaan soveltaa lämmitysjärjestelmien suun-nittelussa. Investointikustannuslaskelmista saadut arvot ovat suuntaa antavia ja niitä voidaan soveltaa hankesuunnitteluvaiheessa laadittavan kustannusarvion yhteydessä.

The aim of this Bachelor`s thesis was to define the major modifications in the revised guidelines for district heating explained in the publication K1/2013, and to establish the major changes that influence building services systems. The aim was also to study the changes affecting on one hand the space reservations for heating systems in a building, and on the other hand the cost of components of the systems. Moreover, the thesis compares various heaters that were measured according to both the new and earlier K1 guidelines. The calculations used in this thesis are based on various production dimensioning methods and on the Finnish construction standards and guidelines.

As a result, one can say that the sets of values modified in the guideline K1/2013 affect mostly the sizing of heaters, but also other heating system components. It was established that a low temperature radiator panel was sometimes a better solution than a common radiator in heating systems sized according to lower temperatures. The modified guideline affects also the district heating connection methods in heat exchangers.

The results gained by calculation are useful guidelines for heating system design on the new construction sector. Furthermore, the results give approximal values for changes in costs and space reservations for heating systems, which are useful in the draft stage of a project.
