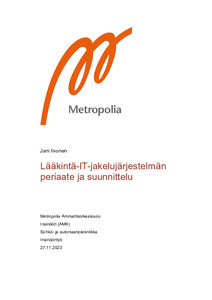

Lääkintä-IT-jakelujärjestelmän periaate ja suunnittelu
Ilvonen, Jani (2023)
Ilvonen, Jani
2023
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2023112932715
https://urn.fi/URN:NBN:fi:amk-2023112932715
Tiivistelmä
Opinnäytetyö toimii opastavana dokumenttina lääkintä-IT-jakelujärjestelmän suunnittelua varten. Työstä saa käsityksen IT-järjestelmän toiminnasta ja sen toteutuksen vaatimuksista lääkintätiloihin. Työ on toteutettu A-Insinöörit Oy:n sähkösuunnittelijoiden käyttöön suunnittelutyön tueksi.
Lääkintä-IT-jakelujärjestelmää on käytettävä sellaisissa lääkintätiloissa, joissa käytetään sähkökäyttöisiä lääkintälaitteita kriittisiin elämää ylläpitäviin toimintoihin tai sellaisiin käyttötarkoituksiin, joissa sähkönsyötön katkeaminen aiheuttaa välitöntä vaaraa potilaille. Tällaisia toimintoja on esimerkiksi sairaaloiden leikkaussaleissa ja tehohoidon yksiköissä.
Lääkintä-IT-jakelujärjestelmän virtapiirin osat on syöttävän verkon maasta erotettu tähän tarkoitetun suojaerotusmuuntajan avulla. Järjestelmän jännitteelle alttiit johtavat osat on maadoitettu. IT-jakelun virtapiirien ollessa maasta erillään ei ensimmäisestä viasta (maasulku) muodostu vaarallista kosketusjännitettä eikä vikaa tarvitse kytkeä pois. Toinen vika eli kaksoismaasulku on kuitenkin kytkettävä nopeasti pois, koska tämän aikana on mahdollista, että vaarallinen kosketusjännite muodostuu vikavirran päästessä kiertämään piirien yhteisen maadoituksen kautta.
Lääkintä-IT-järjestelmän suunnittelussa on otettava huomioon erityisiä vaatimuksia, jotka on annettu lääkintätilojen sähköasennuksia koskevassa standardissa SFS 6000-7-710. Myös hyviä käytäntöjä ja suosituksia noudatettaessa saadaan järjestelmä toteutettua helpommin määräykset täyttävänä, turvallisena ja kustannustehokkaana.
Lääkintä-IT-jakelujärjestelmää on käytettävä sellaisissa lääkintätiloissa, joissa käytetään sähkökäyttöisiä lääkintälaitteita kriittisiin elämää ylläpitäviin toimintoihin tai sellaisiin käyttötarkoituksiin, joissa sähkönsyötön katkeaminen aiheuttaa välitöntä vaaraa potilaille. Tällaisia toimintoja on esimerkiksi sairaaloiden leikkaussaleissa ja tehohoidon yksiköissä.
Lääkintä-IT-jakelujärjestelmän virtapiirin osat on syöttävän verkon maasta erotettu tähän tarkoitetun suojaerotusmuuntajan avulla. Järjestelmän jännitteelle alttiit johtavat osat on maadoitettu. IT-jakelun virtapiirien ollessa maasta erillään ei ensimmäisestä viasta (maasulku) muodostu vaarallista kosketusjännitettä eikä vikaa tarvitse kytkeä pois. Toinen vika eli kaksoismaasulku on kuitenkin kytkettävä nopeasti pois, koska tämän aikana on mahdollista, että vaarallinen kosketusjännite muodostuu vikavirran päästessä kiertämään piirien yhteisen maadoituksen kautta.
Lääkintä-IT-järjestelmän suunnittelussa on otettava huomioon erityisiä vaatimuksia, jotka on annettu lääkintätilojen sähköasennuksia koskevassa standardissa SFS 6000-7-710. Myös hyviä käytäntöjä ja suosituksia noudatettaessa saadaan järjestelmä toteutettua helpommin määräykset täyttävänä, turvallisena ja kustannustehokkaana.
