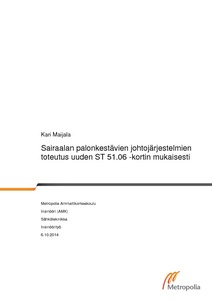

Sairaalan palonkestävien johtojärjestelmien toteutus ST 51.06 -kortin mukaisesti
Maijala, Kari (2014)
Maijala, Kari
Metropolia Ammattikorkeakoulu
2014
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2014100614499
https://urn.fi/URN:NBN:fi:amk-2014100614499
Tiivistelmä
Insinöörityössä tutkittiin mitä muutoksia Sähkötieto ry:n 12.2.2014 julkaisemaan uuteen ST 51.06 Palonkestävä johtojärjestelmä palon aikana toimiviksi tarkoitetuille järjestelmille -korttiin, on tullut vanhaan 13.11.2011 julkaistuun ST 51.06 Palonkestävä johtojärjestelmä sekä palon aikana toimiviksi tarkoitetut sähkö- ja tietotekniset järjestelmät -korttiin verrattuna. Työ toteutettiin vertailemalla rinnakkain uuden ja vanhan ST-kortin sisältöä ja kirjaamalla muutokset tähän työhön. Lisäksi tutkittiin, mitä vaatimuksia E1 Suomen rakentamismääräyskokoelma rakennusten paloturvallisuudesta ja sisäministeriön asetus 805/2005 rakennuksen poistumisreittien merkitsemisestä ja valaisemisesta asettavat sairaaloiden turvajärjestelmien johtojärjestelmille mm. paloluokkiin ja palo-osastointiin liittyen.
Tärkeimpänä uuteen korttiin tulleena muutoksena voidaan pitää suositusta teräksen käytöstä palonkestävien johtojärjestelmien materiaalina. Tätä korostettiin useassa kohdassa ja haluttiin näin selvästi ohjata teräksen käyttöön ensisijaisena materiaalina. Teräksellä saavutetaan helpoimmin yleisesti käytössä olevista materiaaleista SFS 6000-5-56 -standardin turvajärjestelmien johtojärjestelmille asettamat vaatimukset palonkeston osalta. Lisäksi kaapelien jakaminen luokkiin IEC/EN- standardien mukaisten palokoestuksien perusteella on selkeyttänyt kaapelien valintaa järjestelmien ja tilojen osalta, joissa kaapelilta vaaditaan tulipalon aikana joitain tiettyjä ominaisuuksia.
Tämän insinöörityön tuloksena koottiin yhteen palonkestävien johtojärjestelmien suunnitteluun liittyvät uuteen ST-korttiin tulleet muutokset, joiden avulla voidaan arvioida, onko muutoksilla vaikutusta Uudellemaalle rakennettavan sairaalan sähköteknisiin suunnitelmiin palonkestävien johtojärjestelmien osalta. Suunnittelussa huomioitavaa -osaan koottiin laajemmin eri turvajärjestelmien suunnittelun kannalta huomioitavia asioita, jotka on mielestäni hyvä huomioida suunnittelussa. Tämän insinöörityön tuloksia voidaan suurelta osin käyttää hyväksi myös muissa rakennuksissa kuin sairaaloissa.
