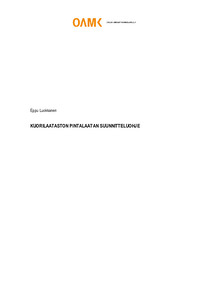

Kuorilaataston pintalaatan suunnitteluohje
Luokkanen, Eppu (2023)
Luokkanen, Eppu
2023
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2023052614544
https://urn.fi/URN:NBN:fi:amk-2023052614544
Tiivistelmä
Kuorilaattarakennetta käytetään teollisuusrakentamisessa paljon hyödyksi sen suuren kantokykynsä vuoksi. Kuorilaattaelementit suunnitellaan yleensä käytettäväksi jälkeenpäin valettavan pintalaatan kanssa liittorakenteena. Kuorilaattojen käyttö nopeuttaa ja sujuvoittaa työvaiheita erityisesti korkealle rakennettaessa, kun erillistä muotitustyötä ei tarvita. Kuorilaattarakenteen suunnittelusta on tarjolla harmittavan vähän aineistoa.
Opinnäytetyön tavoitteena oli luoda selkeä ja nopeakäyttöinen ohje sekä mallipiirustukset kuorilaattarakenteen pintalaatan suunnitteluun. Työssä perehdyttiin kuorilaataston pintalaattaan tulevaan raudoitukseen sekä kuorilaattarakenteen rakennepaksuuksien esivalintaan vaikuttaviin tekijöihin. Työssä selvitettiin erilaisten epäjatkuvuuskohtien vaikutusta tarvittavaan laattapaksuuteen sekä pintalaattaan tulevaa raudoitusta käyttö- ja onnettomuusrajatilassa. Lopuksi aineistosta kasattiin yksi selkeä ohje, jonka avulla rakennesuunnittelijan on helppo seurata suunnittelutyön edetessä.
Opinnäytetyön tuloksena saatu ohje tuli AFRY Finland Oy:n rakennesuunnittelijoiden käyttöön. Ohje nopeuttaa pintalaattaan sijoitettavien rautojen suunnittelua, sillä kaikki laskentakaavat ovat saatavilla samassa dokumentissa. Ohjeen avulla myös ensikertalaisen on mahdollista suunnitella kuorilaataston pintalaatta sujuvasti.
