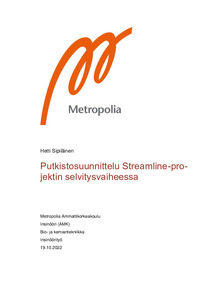

Putkistosuunnittelu Streamline-projektin selvitysvaiheessa
Sipiläinen, Hetti (2022)
2022
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2022102921709
https://urn.fi/URN:NBN:fi:amk-2022102921709
Tiivistelmä
Insinöörityön tavoitteena oli suunnitella nestemäistä propaania sisältävä putkilinja Nesteen jalostamolle Porvoon Kilpilahteen. Työn taustalla oli korvata vetykaasun tuo tannossa käytettävä maakaasu propaanilla. Maakaasu haluttiin korvata mahdollisim man nopeasti sen rajun hinnannousun johdosta, jonka takia putkistosuunnittelupro jektilla oli tiukka aikataulu.
Putkilinjan suunnittelu aloitettiin tutustumalla Nesteen käyttämiin standardeihin ja spesifikaatioihin sekä putkistosuunnitteluprojektin kulkuun. Neste käyttää pääasiassa jalostamollaan omia NOS-standardejaan ja spesifikaatioitaan, jotka on sovellettu SFS:n, PSK:n sekä ASME:n standardeista. Projekti toteutettiin Streamline-projektina, joka on yksinkertaistetumpi putkistosuunnitteluprojekti. Streamline-projektit sopivat yksinkertaisille tai laajuudeltaan pienille projekteille.
Putkistosuunnittelun dokumentointi riippuu projektista ja projektin asiakkaasta. Projektissa putkistoisometrien lisäksi laadittiin työmäärittelyt asennettavasta putkistosta ja eristystöistä sekä palloventtiilien hankintamäärittely. Suunniteltavasta linjasta tehtiin MTO, joka on oleellinen osa putkiston kustannusarviota. MTO:hon listattiin putken pituus, putkikäyrien määrä sekä PI-kaavion mukaiset putkikomponentit.
Putkilinjan suunnittelu käynnistyi nopealla aikataululla, koska linjan alkuosa rakennettiin jo syksyn huoltokatkossa. Alkuosan suunnittelun jälkeen putkilinjaa mallinnettiin alueen testimalleihin. Projektin selvitysvaiheen lopussa projektin laajuus lisääntyi, PI-kaavioita muutettiin sekä 3D-suunnitteluohjelma vaihdettiin. Suunnitteluohjelman vaihdos ei toteutunut aikataulussa, ja tämän insinöörityön osalta projektin tarkastelu päättyi selvitysvaiheen loppuun.
Aikataulullisista haasteista johtuen alustavia suunnitelmia ei voitu vertailla lopullisiin suunnitelmiin. Suunnitelmien vertailu olisi ollut työn kannalta mielenkiintoista, jotta olisi nähty, kuinka paljon alustavat suunnitelmat muuttuivat projektin edetessä. Aikatauluhaasteita lukuun ottamatta putkistosuunnitteluprojekti sujui hyvin ja selvitysvaiheen osalta päästiin odotettuun lopputulokseen
