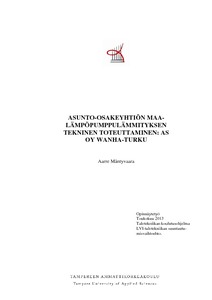

Asunto-osakeyhtiön maalämpöpumppulämmityksen tekninen toteuttaminen : As Oy Wanha-Turku

Abstract

Työn tarkoituksena on kertoa maalämpöpumppulämmitysjärjestelmän toteutuksesta yli 100-vuotiaaseen turkulaiseen asunto-osakeyhtiöön (Wanha-Turku), johon kuuluu viisi kerrostalokiinteistöä. Asunto-osakeyhtiössä on huoneistoalaa 3544 m².

Työssä kerrotaan, kuinka maalämpöjärjestelmä on mahdollista toteuttaa kahdella erilaisella tavalla taloyhtiöön. Työssä selvitettiin, millaiset suoja-alueet lämpökaivot vaativat erilaisista kohteista ja miten suoja-alueet vaikuttavat lämpökaivojen sijoitteluun ja määrään tontilla.

Työssä esiteltiin, mitä lämmitystapoja huoneiston maalämpöpumppulämmitysjärjestelmässä voi olla ilman, että maalämpöpumpun hyötysuhde heikkenee. Erilaisten lämmitystapoja vertailtiin ja punnittiin niiden hyötyjä ja haittoja.

Opinnäytetyössä selvitettiin, kuinka huoneistokohtaiset lämpimänkäyttövedenvaraajat voidaan poistaa ja miten järjestelmä saadaan rakennuttua keskittäväksi järjestelmäksi huoneistojen ulkopuolelle tekniseen tilaan. Työssä otettiin esille asioita, joita täytyy huomioida taloyhtiön käyttövesiverkostoa uudelleen rakennettaessa. Työssä esitellään matalalämpötilaverkoston lämmönjakotapoja ja kerrotaan niiden toteutustavasta.

Työssä käytettiin lähdeaineistona Ville Toiviaisen opinnäytetyötä, joka oli tehty samasta asunto-osakeyhtiöstä toukokuussa 2012. Työn nimi on Asunto-osakeyhtiön energiatalouden kehittäminen. Opinnäytetyön lähtötiedot on kerätty asukaskyselyiden ja isännöitsijän tietojen perusteella.

Tällä hetkellä taloyhtiön kiinteistöt lämpiävät pääasiassa suoralla sähkölämmityksellä ja osassa huoneistoissa on myös takkalämmitysmahdollisuus. Kiinteistöissä on painovoimainen ilmanvaihto. Taloyhtiössä on huoneistokohtaiset lämminvesivaraajat, jotka ovat käytössä reilusti ylimitoitettuja.

The purpose of this thesis is to explain the technical implementation of the geothermal heating system for a residential housing company. The residential housing company is 100 years old and the name of the residential housing company is Wanha-Turku. The apartment area is 3544 m².

This work will tell how geothermal heating system could be implemented in two different ways. The work will also explain what the refuge-areas for geothermal drill holes are and what influence do the placement of geothermal drill holes and how many geo-thermal drill holes may be drilled on a plot.

The work will tell how domestic hot water boiler can be taken out of the apartment and how to build a central system outside the apartment. The work tells what must be taken into account when a domestic water network is built again.

This work presents low-temperature network heat distribution methods and how they can be installed.

An earlier thesis on the same residential housing company was used as source material in this work. The thesis was written by Ville Toiviainen. The name of the thesis is Energy-economic development of residential housing company, case Wanha-Turku. The source material has been collected from population surveys and house manager’s data in 2012.

At the moment, the buildings of the residential house company are heated with direct electric heating, and there is a fireplace in some apartments. Buildings have a natural ventilation. Every apartment has its own domestic hot water boiler, and many of the ones that are being in use are well oversized. Hot domestic water boilers would be pre-ferred to be installed for the heat distribution in the room, instead of apartment boilers in the residential housing company.
