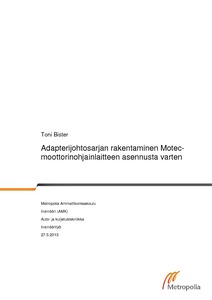

Adapterijohtosarjan rakentaminen Motec-moottorinohjainlaitteen asennusta varten
Bister, Toni (2013)
Bister, Toni
Metropolia Ammattikorkeakoulu
2013
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2013052811372
https://urn.fi/URN:NBN:fi:amk-2013052811372
Tiivistelmä
Insinöörityössä rakennettiin adapterijohtosarja BMW M3:een Motec M880 -moottorinohjainlaitteen asennusta varten, laadittiin kytkennöistä kytkentäkaaviot ja tehtiin Moteciin säädöt, joilla BMW:n moottori toimii tyhjäkäynnillä moitteettomasti.
Työssä tarkastellaan sähköisen moottorinohjauksen toimintaperiaatteita, esitellään vapaasti säädettävä Motec-moottorinohjausjärjestelmä ja kerrotaan kytkennät, joilla jälkiasennettava moottorinohjausjärjestelmä toimii kohdeajoneuvossa.
Työn tavoitteena oli rakentaa johtosarja siten, että Motecin voi kytkeä autoon helposti tekemättä muutoksia auton johtosarjaan. Lisäksi johtosarjan valmistaminen toteutettiin siten, että kaikki kohdeajoneuvon moottorin toiminnot saadaan säilytettyä myös uuden ohjainlaitteen kanssa.
Kytkennöistä tehtiin kattava Excel-taulukko, josta kaikki kytkennät selviävät. Excel-taulukko on helpompi ja selkeämpi luettava kuin perinteinen kytkentäkaavio. Excel-taulukkoa oli myös helppo muuttaa työn aikana.
Moteciin tehtiin yksinkertaiset säädöt, joilla BMW:n moottori toimii tyhjäkäynnillä ilman ongelmia. Motecissa oli kohdeajoneuvon moottorille osittain sopivat säädöt valmiina jo ennen johtosarjan rakentamista, joten suurille muutoksille ei ollut tarvetta.
Johtosarjaa voidaan tulevaisuudessa hyödyntää muun muassa opetustarkoituksiin. Johtosarjan ja Motec-ohjainlaitteen avulla moottori voidaan säätää vapaasti, jolloin haluttuja ominaisuuksia voidaan muuttaa.
Työssä tarkastellaan sähköisen moottorinohjauksen toimintaperiaatteita, esitellään vapaasti säädettävä Motec-moottorinohjausjärjestelmä ja kerrotaan kytkennät, joilla jälkiasennettava moottorinohjausjärjestelmä toimii kohdeajoneuvossa.
Työn tavoitteena oli rakentaa johtosarja siten, että Motecin voi kytkeä autoon helposti tekemättä muutoksia auton johtosarjaan. Lisäksi johtosarjan valmistaminen toteutettiin siten, että kaikki kohdeajoneuvon moottorin toiminnot saadaan säilytettyä myös uuden ohjainlaitteen kanssa.
Kytkennöistä tehtiin kattava Excel-taulukko, josta kaikki kytkennät selviävät. Excel-taulukko on helpompi ja selkeämpi luettava kuin perinteinen kytkentäkaavio. Excel-taulukkoa oli myös helppo muuttaa työn aikana.
Moteciin tehtiin yksinkertaiset säädöt, joilla BMW:n moottori toimii tyhjäkäynnillä ilman ongelmia. Motecissa oli kohdeajoneuvon moottorille osittain sopivat säädöt valmiina jo ennen johtosarjan rakentamista, joten suurille muutoksille ei ollut tarvetta.
Johtosarjaa voidaan tulevaisuudessa hyödyntää muun muassa opetustarkoituksiin. Johtosarjan ja Motec-ohjainlaitteen avulla moottori voidaan säätää vapaasti, jolloin haluttuja ominaisuuksia voidaan muuttaa.
