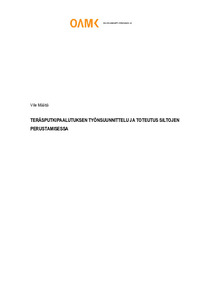

Teräsputkipaalutuksen työnsuunnittelu ja toteutus siltojen perustamisessa

Abstract

Paalut voidaan jakaa toiminnallisesti kolmeen eri luokkaan: tukipaaluihin, kitkapaaluihin sekä koheesiopaaluihin. Paalut voidaan ryhmitellä myös tekotavan mukaan. Tekotapoja ovat esimerkiksi lyöntipaalut, porapaalut, kaivinpaalut, puristinpaalut sekä frankipaalut. Paalujen materiaaleina käytetään teräsbetonia, terästä sekä puuta. Suomessa yleisin paalumateriaali on teräsbetoni.

Tässä opinnäytetyössä tutkittiin teräsputkesta tehtyjä lyöntipaaluja, jotka toimivat tukipaaluina. Teräsputkipaalut voidaan lyödä kärjestään suljettuina tai avoimina. Kärjestään avoimena lyötävät teräsputkipaalut syrjäyttävät vähemmän maata kuin kärjestään suljetut paalut. Jos paalut on tarkoitus upottaa kallioon asti, täytyy paalut varustaa kalliokärjellä.

Opinnäytetyön tavoitteena oli perehtyä lyöntipaalutukseen ja siihen liittyviin työvaiheisiin sekä kerätä tietoa paalutustyöstä siltakohteessa. Esimerkkikohteena käytettiin Kemin Karihaaran kaupunginosan GRK infra Oy:n urakoimaa Sahansaarenkadun rakentamisurakkaa. Urakka alkoi 2021 keväällä ja kestää 2023 kesään saakka.

Työssä tutustuttiin jo olemassa oleviin lyöntipaalutuksen ohjeisiin ja tietoperustoihin. Aiheeseen perehdyttiin myös käymällä läpi raportteja, havainnoimalla työmaan etenemistä ja kuvaamalla työvaiheita. Opinnäytetyötä tehtiin paalutustyön eri työvaiheiden etenemisen mukaan.

Työssä saatiin laadittua selkeä kuva teräslyöntipaalutuksen eri työvaiheista sekä lyhyt muistilista teräsputkipaalutuksen suunnittelussa ja toteutuksessa huomioitavista asioista. Muistilistaa voidaan käyttää apuna tulevissa hankkeissa paalutustyön suunnittelussa sekä toteutuksessa.

Bridges can be set up in an earth and rock manner, on built stuffing or on piles. The choice of the method of establishment is substantially influenced by soil conditions and structure impact effective loads. In soft areas, setting up a bridge with piles may be the only sensible way. As materials for piles, reinforced concrete, steel, as well as wood are used. In Finland, the most common pile mate-rial is reinforced concrete.

The goal of the thesis was to familiarize with batting piling and related work steps, and to gather information about piling work at a bridge site. The work explored the already existing guidelines and to existing data for batting piling. The subject was also familiarized by going through reports, observing the progress of the site, and describing the stages of work. The thesis was done ac-cording to the progression of the various stages of work in the piling work.

The work provided a clear picture of the various working stages of steel batting and a short memory list of issues to be considered in the design and implementation of steel pipe piling. The memory list can be used as an aid in future projects in the design and implementation of piling work.
