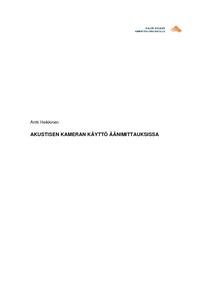

Akustisen kameran käyttö äänimittauksissa

Abstract

Oulun seudun ammattikorkeakoululle oli hankittu akustinen kamera, joka on tämän opinnäytetyön tekoaikana ainoa laatuaan Suomessa. Tämän opinnäyte-työn tavoitteena oli perehtyä akustisen kameran toimintaan sekä tutkia sen mahdollisia rajoitteita ja käyttökohteita talon rakennuksessa. Rakennuksissa tehtiin erityyppisiä äänimittauksia tavanomaisilla mittalaitteilla ja niiden tuloksia verrattiin akustisella kameralla saatuihin tuloksiin. Opinnäytetyössä tehtiin ilma- ja askelääneneristävyysmittauksia sekä jälkikaiun-ta-ajan mittauksia pääasiassa Oulun kaupungin alueella. Mittauskohteissa oli erilaisia ongelmia, jotka haluttiin selvittää ja paikantaa. Ensimmäiseksi tehtiin äänimittaukset Oulun seudun ammattikorkeakoulun äänimittalaitteilla, joiden tuloksia verrattiin akustisen kameran tuloksiin. Tässä työssä ei ollut pääpainona tehdä korjausehdotuksia havaittuihin ongelmiin, vaan antaa asiakkaille suuntaa antavat tulokset, joiden pohjalta he pystyisivät suunnittelemaan tarvittavia muu-toksia. Äänimittauksien tekoon ja tulosten raportointiin käytettiin Suomen Stan-dardisoimisliiton SFS tekemiä standardeja sekä Suomen Rakentamismääräys-kokoelman osaa C1 - Äänen eristys ja meluntorjunta rakennuksessa. Koska mittauskohteiksi valittiin rakennuksia, joissa tiedettiin olevan akustiikka-ongelmia, pystyttiin akustista kameraa hyvin vertailemaan tavanomaisiin ääni-mittauslaitteisiin. Kohteissa havaittiin sekä rakennustöiden aikaisia asennusvir-heitä että rakennuksen suunnittelussa vähälle huomiolle jääneitä asioita. Tämä opinnäytetyö osoittaa, ettei akustinen kamera riitä ainoaksi äänimittalaitteeksi sen ominaisuuksien ja raportoinnin rajallisuuden vuoksi. Akustisella kameralla ei esimerkiksi voida mitata kaikkein matalimpia taajuuksia. Se toimii lähinnä apu-laitteena esimerkiksi ääniaallon heijastuspaikkoja etsiessä. Helppokäyttöisyy-tensä ja havainnollistavuutensa puolesta akustinen kamera on kuitenkin omaa luokkaansa. Lisäksi sen antamat tulokset vastasivat melko hyvin tavanomaisten äänimittalaitteiden antamia tuloksia.

An acoustic camera was bought to Oulu University of Applied Sciences a year ago and the aim of this thesis was to examine the usage and to investigate its major capabilities in house building. The main point was to do measurements and help customers to find out the problems in their buildings but not to do the exact renovation proposals. The acoustic measurements were done using con-ventional acoustic measurement equipment which results were compared to the ones of the acoustic camera. In this thesis the acoustic measurements of airborne insulation, impact sound insulation and measurements of reverberation time were done in different types of buildings like a public building, a row house and a detached house. There were different kinds of problems in the buildings which wanted to be investigat-ed and located. The measurements and results were done according to the Eu-ropean Standards and the National Building Code of Finland. The results of the thesis indicate that an acoustic camera is a useful auxiliary device when searching failures during the building design and process. An acoustic camera cannot be used as a primary acoustic measurement tool, be-cause of its limitations in properties and reporting. The acoustic camera was very illustrative and user friendly. The results were almost similar with the con-ventional acoustic measurement equipment and the acoustic camera.
