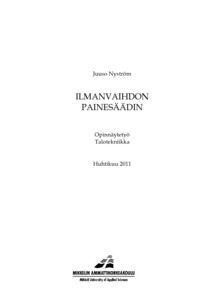

Ilmanvaihdon painesäädin

Abstract

Tämän työn tavoitteena oli suunnitella Fläkt Woods Oy:lle painesäädin ja tutkia paineenmittauspaikkaa kanavistosta, kun käytössä on paineesta riippuvat jäähdytyspalkit. Työssä tuli myös laatia painesäätimelle tarvittavat tekniset dokumentit sekä antaa kanaviston suunnitteluohje.

Parasta paineenmittauskohtaa tutkittiin rakentamalla kanavisto, jolla saatiin kokeiltua erilaisia säätötilanteita. Myös paineenmittausyhteen sijoitusta varten tehtiin mittauksia. Kanaviston mitoituksen vaikutusta tutkittiin simuloimalla kanavistoa.

Saatujen tulosten perusteella suunniteltiin painesäädin. Painesäätimelle laadittiin myös tarvittavat tekniset dokumentit sekä suunnitteluohje, jotka löytyvät tämän työn liitteistä.

Yleensä painesäätimen paineanturi on ohjeistettu sijoittamaan kanaviston siihen kohtaan, missä vallitsee alhaisin staattinen paine. Mittausten perusteella järjestelmässä, jossa on paineesta riippuvat päätelaitteet, alhaisimman staattisen paineen kohta vaihtelee. Tällöin voidaan paine mitata suoraan säätöpellin yhteydestä, kun paineenmittausyhde on oikein muotoiltu ja sijoitettu. Mitoittamalla kanavat muuttamalla dynaamista painetta staattiseksi saadaan lähekkäisille päätelaitteille sama staattinen paine, jolloin painesäätö toimii parhaiten.

The aim of this thesis was to design pressure controller for Fläkt Woods Oy and to examine the place of pressure measurement at the ductwork with pressure depend cooling beams. The other aim was to prepare the technical documents and duct planning recommendations.

The best measurement place with pressure dependent chilled beams was studied from constructed ductwork. Measurements were also made after damper plate at different points. The effect of ductwork sizing method was studied by simulating the ductwork.

The pressure controller was designed based on the results. The necessary technical documents and plan-ning guidelines of pressure controller can be found in the annexes of this work. At the system with pressure dependent chilled beams the pressure can be measured directly after the damper plate and ductwork works better if it is sized with static regain method.
