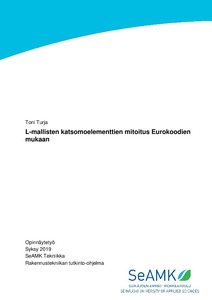

L-mallisten katsomoelementtien mitoitus Eurokoodien mukaan
Turja, Toni (2019)
Turja, Toni
2019
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2019120324347
https://urn.fi/URN:NBN:fi:amk-2019120324347
Tiivistelmä
Opinnäytetyössä mitoitetaan katsomoelementti kaikille siihen kohdistuville rasitussuureille Eurokoodien mukaan. Opinnäytetyö käsittelee elementtisuunnittelussa tarkasteltavia rasitussuureita sekä mitoitusyhtälöitä.
Työssä käydään läpi yksiaukkoisen L-mallisen katsomoelementin rasitussuureiden muodostumista asennettuna ja kuljetuksen aikana. Murtorajatilassa käydään läpi taivutus-, leikkaus- ja vääntömitoituksen perusyhtälöt sekä leikkaus- ja vääntörasituksen yhteisvaikutustilannetta. Käyttörajatilassa käydään läpi halkeilu- ja taipumamitoituksen yhtälöt. Työssä käydään myös nostotavan valintaan vaikuttavien kuormien perusteita sekä materiaalien ominaisuuksia.
Työssä muokattiin olemassa olevista Excel-pohjista nopeakäyttöinen ja kohteeseen soveltuva laskentapohja. Laskelmien perusteella toteutettiin valmiit tuotantopiirustukset betonielementtitehtaalle.
Työssä käydään läpi yksiaukkoisen L-mallisen katsomoelementin rasitussuureiden muodostumista asennettuna ja kuljetuksen aikana. Murtorajatilassa käydään läpi taivutus-, leikkaus- ja vääntömitoituksen perusyhtälöt sekä leikkaus- ja vääntörasituksen yhteisvaikutustilannetta. Käyttörajatilassa käydään läpi halkeilu- ja taipumamitoituksen yhtälöt. Työssä käydään myös nostotavan valintaan vaikuttavien kuormien perusteita sekä materiaalien ominaisuuksia.
Työssä muokattiin olemassa olevista Excel-pohjista nopeakäyttöinen ja kohteeseen soveltuva laskentapohja. Laskelmien perusteella toteutettiin valmiit tuotantopiirustukset betonielementtitehtaalle.
