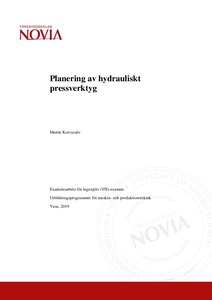

Planering av hydrauliskt pressverktyg

Abstract

Detta examensarbete gjordes i uppdrag åt Rolls-Royce marine Oy i Karleby, som är en del utav det globala Rolls-Royce plc. Syftet med detta arbete var att planera och konstruera ett pressverktyg som ska användas på lagerhusdelen till deras vattenjetaggregat. Lagerhuset är en svetsad konstruktion i aluminium och problemet är att detta ger upphov till att sammanfogade delarna drar sig och behöver riktas efter svetsningen. Idag sker riktningen mekaniskt med hjälp av en blyhammare. Målet med det nya verktyget var att hitta en ny riktningsmetod som är mera ergonomisk, ger mindre skador på materialgodset orsakad av hammaren samt minskar buller. Arbetet har avgränsats att användas till lagerhusinfästningarna. Önskvärt var att även kunna använda pressverktyget för övriga komponenter. Resultatet av detta arbete är ett hydrauliskt pressverktyg med flexibel upphängning och mothåll.

Tämä opinnäytetyö on tehty Rolls-Royce marine Oy:lle, joka sijaitsee Kokkolassa. RollsRoyce Marine on osa maailmanlaajuista Rolls-Royce Holdings plc. Tämän työn tarkoitus oli suunnitella hydraulinen puristus työkalu käytettäväksi vesisuihkuyksikön laakeripesäosalle, laakeripesä ja sen osat on hitsattu alumiinirakenne. Ongelma on, että tämä aiheuttaa yhdistettyjen osien vetäytymisen ja ne täytyy oikaista hitsauksen jälkeen. Nykyään oikaistaan laakerinpesät lyijy- vasaran avulla. Tämä opinnäytetyön tavoite oli löytää ergonomisempi oikaistuus menetelmä, vähentää vasaran aiheuttamia vahingot materiaaliin sekä vähentää melua. Työ on rajattu käytettäväksi laakeripesille, mutta toivottavaa että myös puristustyökalua voitaisiin käyttää muihin komponentteihin. Tämän työn tuloksena on hydraulinen puristustyökalu, jolla on joustava kiinnitys ja vastatuki.

This thesis was commissioned by Rolls-Royce marine Oy in Kokkola, which is part of the global Rolls-Royce plc. The purpose of this work was to plan a pressing tool to be used on the bearing housing part for their water jet assembly. The bearing housing is a welded construction in aluminum and the problem is that this causes the joined parts to retract and need to be directed after the welding. Today the direction is done mechanically with the help of a lead hammer. The aim with the new tool was to find a new method of direction that is more ergonomic, gives less damage to the material goods caused by the hammer and reduced noise. The work has been delimited to be used on the bearing housings, but it was desirable to also be able to use the press tool for other components. The result of this work is a hydraulic press tool with flexible suspension and countersupport.
