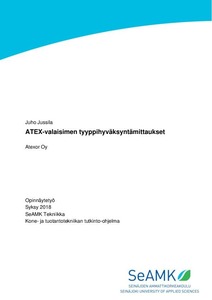

ATEX-valaisimen tyyppihyväksyntämittaukset : Atexor Oy

Abstract

Atexor Oy valmistaa räjähdysvaarallisiin tiloihin käytettäväksi tarkoitettuja valaisimia. Tässä opinnäytetyössä perehdyttiin yrityksen SLAM Star -syväsäteilijän valomoduulin ATEX-määräyksiin ja rakenteen tyyppihyväksyntämittauksiin. Valomoduulin rakennetta kehitettiin niin, että sen valaminen helpottui. Tyyppitestimittausten avulla selvitettiin, muuttuuko valomoduulin lämpötilat oleellisesti ja kestääkö uusi valumassarakenne olosuhdekokeen. Työn ensisijaisena tavoitteena oli suorittaa standardien mukaiset tyyppihyväksyntämittaukset sertifikaattien päivitystä varten ja tutkia standardien määräysten yhteyttä tyyppitestimittausten kulkuun. Työssä perehdyttiin myös mittauksissa käytettyihin mittauslaitteisiin ja niiden toimintaan. Tyyppitestien tulosten avulla pyrittiin päivittämään laitteen sertifikaatit, joilla valomoduulin päivitetty versio saatiin tuotantoon. Käyttölämpötilamittauksella selvitettiin laitteen suurin käyttölämpötila ottamatta huomioon sen vikatiloja. Maksimi pintalämpötilan mittauksella selvitettiin valomoduulin suurin lämpötila laitteelle epäsuotuisimmissa olosuhteissa ja laitteen lämpötilaluokka. Käyttölämpötilamittausten tulosten perusteella valomoduulille suoritettiin olosuhdekoe, jonka avulla selvitettiin uuden valumassarakenteen kesto erilaisissa lämpötila- ja kosteusolosuhteissa. Atexor Oy:lla tehtyjen tyyppitestien mittaustulokset ja olosuhdekokeessa olleet valomoduulit lähetettiin VTT:lle arvioitaviksi ja jatkotestattavaksi. SLAM Star -syväsäteilijän valomoduulin rakenteen alumiiniprofiilin muutos ja valuaineen vaihto nopeuttavat ja helpottavat valomoduulien tuotantoa. Opinnäytetyön lopputuloksena päivitettiin SLAM Star -syväsäteilijän sertifikaatit ja valomoduulin uusi versio saatiin tuotantoon.

Atexor Oy manufactures lighting fixtures for explosive hazardous areas. This thesis focused on the ATEX-regulations and the type approval tests concerning the further developed lighting module of the company’s SLAM Star floodlight. The objective was to further develop the structure of the light module so that it is easier to cast. Type approval measurements were made to test that the temperatures of the product would not change substantially and to see whether the new cast structure stands the endurance test. The primary object of this thesis was to carry out the standard type approval tests for the certification update and to examine the relationship between the standards related to the type test measurements. The thesis also focused more on measuring devices and how they work. The results of the type tests were used to update the certificates so that the production of the new version of the light module could be started. A service temperature measurement was used to determine the highest service temperature, excluding malfunction situations. The test for determining the maximum surface temperature was performed to find out the maximum surface temperature under the most unfavorable conditions. At the same time, also the temperature class of the device was defined. The endurance test for the light module was run based on the results of the service temperature measurement to determine the durability of the new structure in various temperature and humidity conditions. The measurement results of the type tests made at Atexor Oy and the light modules used in the endurance test were sent to VTT for evaluation and further testing. The improvements of the aluminium profile and the changing of the casting agent were found to accelerate and facilitate the production of the light modules. The research was considered successful because as the result of the updated certificates of the SLAM Star floodlight the production of the new version of the light module could be started.
