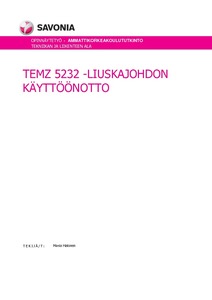

TEMZ 5232 -liuskajohdon käyttöönotto

Abstract

Opinnäytetyön tavoitteena oli saattaa Savonian EMC-laboratoriolle aiemmin hankittu liuskajohto-niminen laite toimintakuntoon sekä suorittaa laitteelle käyttöönottomittaukset. Lisäksi työstä tuli laatia EMC-laboratorion vaatimat dokumentit eli tulospohja, raporttipohja sekä menetelmäohje. Menetelmäohjeeseen tuli kuvata tarkasti mittauksissa käytetty menetelmä mittausten toistettavuuden takaamiseksi tulevaisuudessa.

Laite oli tilattu EMC-laboratoriolle jo muutamia vuosia aikaisemmin, mutta laitteen käyttöönotto oli venynyt ja osa laitteen osista hävinnyt. Opinnäytetyö sisälsikin kaikki vaiheet puuttuvien osien kartoituksesta käyttöönottomittauksiin. Opinnäytetyön vaiheita oli puuttuvien osien tilaaminen, testauspöydän suunnittelu ja rakentaminen, liuskajohdon kokoaminen, mittauksissa tarvittavan laitteiston käytön opettelu, käyttöönottomittaukset sekä dokumentointi.

Käyttöönottomittausten tavoitteena oli selvittää, kuinka tasaista kentänvoimakkuutta pystytään aikaansaamaan milläkin toimintataajuudella. Toisaalta haluttiin myös selvittää, mikä on suurin kentänvoimakkuus, joka liuskajohdolla saadaan muodostettua. Laitetta testattiin aluksi useilla erilaisilla kentänvoimakkuustasoilla ja lopuksi suoritettiin kalibrointiajot standardin ISO 11452-5 ja ajoneuvodirektiivin määrittelemille testitasoille 60 V/m, 100 V/m, 150 V/m ja 200 V/m.

Laite onnistuttiin saattamaan toimintakuntoon ja käyttöönottomittaukset saatiin suoritettua aikataulun puitteissa ennen kesää 2018. Käyttöönottomittausten tuloksista selvisi, että asiakastestejä pystytään suorittamaan taajuusalueella 20 MHz – 400 MHz kaikilla neljällä testitasolla ja taajuusalueella 400 MHz – 1 GHz testitasoilla 60 V/m ja 100 V/m. Taajuusalueella 400 MHz – 1 GHz ja testitasoilla 150 V/m ja 200 V/m kenttä ei enää pysy tasaisena, mutta liuskajohtoa pystytään käyttämään näilläkin tasoilla hyödyksi tuotekehitysmielessä. Opinnäytetyön toimeksiantaja pääsee hyödyntämään käyttöönotettua laitetta asiakastesteissä tulevaisuudessa.

The purpose of this thesis was to bring the previously acquired stripline device at Savonia’s EMC laboratory in working order and perform the commissioning measurements for the device. In addition, the documents required by the EMC laboratory were compiled. These documents were a test memo template, a report template and a method instruction. The reproducibility of the stripline measurements were ensured by the method instruction.

The stripline had been ordered for the EMC laboratory a few years earlier but the implementation of the device had delayed and some parts of the device had disappeared. The thesis included all the steps from finding out the missing parts to performing the commissioning measurements. The steps of the thesis were ordering the missing parts of the device, designing and constructing a test table, assembling the stripline, learning how to use equipment, performing the commissioning measurements and drawing up documentation.

The aim of the commissioning measurements was to find out how steady field strength can be achieved at a certain operating frequency. It was also important to find out the maximum field strength that can be achieved with the stripline. The device was initially tested at several different levels of the field strength, and finally, calibration runs were carried out at the test levels of 60 V/m, 100 V/m, 150 V/m and 200 V/m defined by the ISO 11452-1 standard and the automotive directive.

The device was successfully put into operation and the commissioning measurements were completed within the timetable before summer 2018. From the results of the commissioning measurements it was found out that client tests can be performed in the frequency range of 20 MHz – 400 MHz at all four test levels and in the frequency range of 400 MHz – 1 GHz at the test levels of 60 V/m and 100 V/m. In the 400 MHz to 1 GHz frequency range, the 150 V/m and 200 V/m test levels are no longer stable, but the stripline can be utilized at these levels for product development purposes. Savonia’s EMC laboratory will be able to use the commissioned device for customer testing in the future.
