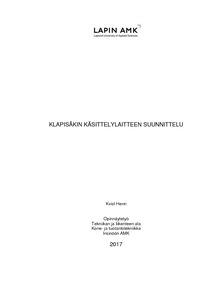

Klapisäkin käsittelylaitteen suunnittelu

Abstract

Suursäkkien käyttäminen polttopuiden käsittelyyn ja säilyttämiseen on suhteellisen uusi toimintatapa. Suursäkkejä on alettu valmistamaan myös yksinomaan vain tähän tarkoitukseen, ”klapisäkeiksi”. Tämä on synnyttänyt uusia tarpeita apuvälineille, joita ei ole aiemmin ollut olemassa.

Täysien klapisäkkien käsittely vaatii konevoimaa niiden suuresta painosta johtuen, esimerkiksi etukuormaimella varustettua maataloustraktoria. Klapisäkkien rakenteesta johtuen käsittelyyn tarvitaan lisälaite etukuormaimeen.

Opinnäytetyön tavoitteena oli suunnitella traktorin etukuormaimeen lisälaite, jota voi käyttää klapisäkin täyttämiseen, siirtämiseen ja tyhjentämiseen. Erityisesti tavoitteena oli kehittää ratkaisu säkin tyhjentämiseen samalla laitteella säkkiä rikkomatta, koska markkinoilta tällainen puuttuu.

Suunnittelussa hyödynnettiin pienoismallia, joka tehtiin alustavien ideoiden pohjalta. Sen avulla löydettiin toimiva ratkaisu etenkin säkin tyhjentämiseen. Laitteesta tehtiin täyden mittakaavan prototyyppi, jolla tehtiin lopulliset testaukset käytännössä. Testien perusteella laite täyttää suunnittelun lähtövaatimukset.

Using firewood bags for firewood handling and storing is rather a new way of working. There exist these containers only for this purpose. This has generated need for new handling devices also.

Full firewood flexible bags are so heavy that they require machines to transport; e.g. a tractor equipped with a front lifter. There is need for additional equipment for lifter due to the nature of the flexible container.

The aim of this thesis was to design a device to be mounted on a tractor lifter to be used in filling, transportation and emptying. Emptying without destroying the bag was under special attention, because there are no such devices in the market.

A miniature was built based on initial ideas. A solution for emptying was developed with the miniature. A full-scale prototype was manufactured. Final tests were done with the full-scale prototype. The test results showed that the developed equipment fulfills requirements set in the beginning of the design phase.
