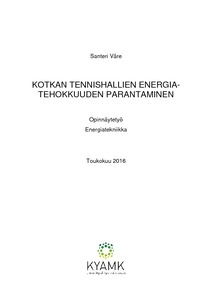

Kotkan tennishallien energiatehokkuuden parantaminen

Abstract

Tämän opinnäytetyön tarkoituksena oli selvittää Kymenlaakson Mailapelit Oy:n omistaman ylipainetennishallin sekä kiinteärakenteisen tennishallin lämpöenergiansäästöpotentiaali, sekä selvittää lämmitystapamuutoksen kannattavuus kohteisiin. Ylipainehallissa kuluu vuositasolla yli kolme kertaa enemmän kaukolämpöenergiaa kuin tilavuudeltaan lähes yhtä suuressa kiinteärakenteisessa tennishallissa.

Tennishallien ilman kerrostuneisuus selvitettiin lämpötilanmittauksilla lämpöhäviöiden kartoittamiseksi. Ylipainehallin vuotoilman määrä mitattiin ilmavirtamittauksella. Hallien rakenteiden lämmöneristyskykyä ja vuotoja tarkasteltiin lämpökamerakuvauksella.

Tennishallien lämmitystapamuutoksen kannattavuutta tarkasteltiin vertaamalla nykyistä kaukolämpöjärjestelmää ilma-vesilämpöpumppujärjestelmiin ja maalämpöpumppujärjestelmiin.

Ylipainehallin suuri lämpöenergiankulutus johtuu rakenteiden heikosta lämmöneristyskyvystä ja suuresta suunnitteluvuotoilmavirrasta. Ylipainehallin lämpöenergiankulutusta ei voi järkevillä investoinneilla alentaa. Kiinteärakenteisen hallin lämpöenergiankulutusta voi parantaa paikkaamalla seinistä löytyneet vuotokohdat.

Lämmitystapamuutos on kannattava investointi molempiin tennishalleihin.

The objective of this thesis was to demonstrate the potential energy savings and profitability benefits of upgrades to the heating systems for two tennis halls owned by Kymenlaakson Mailapelit Oy. One of the two tennis halls is an air dome, while the other one is a conventional solid structure tennis hall. The air dome uses annually over three times as much heat energy as the nearly same sized solid structured tennis hall.

In order to chart heat losses in the two tennis halls, the stratification of air was investigated by performing temperature measurements. The volume of leakage air from the air dome was measured with an air flow meter. The integrity and heat losses of structures were studied with thermal camera.

The profitability of heating system change was examined for both tennis hall by comparing the current district heat system to an air-water heat pump system and a geothermal heat pump system.

The results of this study suggests that the large heat energy consumption of the air dome is due to poor thermal insulation of the structure and extensive design air leakage flow. The heat energy consumption of the air dome cannot be lowered with profitable investments. The heat energy consumption of the solid structure tennis hall, however, can be lowered by repairing air leakages found in the walls.

Based on the results, it can be concluded that the heating system change is profitable for both tennis halls examined.
