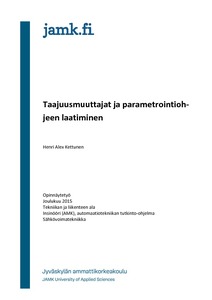

Taajuusmuuttajat ja parametrointiohjeen laatiminen

Abstract

JEEC Oy:n toimeksianto koski taajuusmuuttajien parametrointiin laadittavia ohjeita, sillä tarvittavia manuaaleja ei aina löydy työmaalta ja lisäksi niiden läpi selaamiseen kuluu turhaa aikaa. Tästä syystä työhön laadittiin olennaisimmat parametrointiohjeet ainoastaan yrityksen useimmin kohtaamiin taajuusmuuttajiin. Samoin tuli myös laatia lyhyt ohjeistus tarkistuksista, jotka tulee suorittaa moottorin ja/tai taajuusmuuttajan vaihtuessa. Tavoitteena oli parametrointiohjeen ja tarkastuslistan lisäksi selvittää mahdollisia ongelmakohtia taajuusmuuttajien parametroinnissa. Parametrointiohjeen tavoitteena oli löytää sekä kirjoittaa vain JEEC:n töiden kannalta tarpeelliset parametrit ohjeeseen. Toimeksiannon lisäksi tulisi myös selvittää taajuusmuuttajiin liittyviä asioita laajemmin. Taajuusmuuttajiin liittyvää teoriaa on käsitelty niiden valmistajien ja alan kirjallisuuden sekä kansainvälisten verkkojulkaisujen avulla. Työn empiirisessä osuudessa keskityttiin työntilaajan kannalta oleellisiin asioihin taajuusmuuttajien parametroinnissa ja niistä johtuvien ongelmatilanteiden testaamiseen Jyväskylän ammattikorkeakoulun laboratoriotiloissa. Testauksien johtopäätöksinä huomattiin, että taajuusmuuttajissa olisi hyvä olla parametroituna väylän katkeamisesta huomauttava parametri. Väylää voidaan myös tutkia graafisesti, mikä voi helpottaa joissain tapauksissa vian löytämistä, ProfiTrace-nimisellä ohjelmistolla sekä oskilloskoopilla. Näin esimerkiksi asiakaskäynnin aikana pystyttiin myös graafisesti havainnoimaan, miltä viat näyttivät väylässä, kun vikaa yritettiin paikallistaa. Laboratorio-olosuhteissa todettiin myös vikojen niin sanotun replikoinnin olevan erittäin vaikeaa, samoin niiden aiheuttajan löytämisen.

The bachelor’s thesis assignment by JEEC Oy was to compile parameterization instructions for JEEC Oy, as there often are no manuals or guides to use on site. Browsing them through is also very time consuming. For these reasons, the thesis compiled the most essential parts of the parameterization instructions for the variable frequency drives only, which the company more often deals with in their work. Simultaneously, the guidelines of checks which should be carried out when a motor or a variable frequency drive or both are changed were also requested by the company. The objectives including the parameterization instruction and the checklist were to study potential problems when using them in practice, as well as to find out only relevant parameters for the purposes of the assigner company. In addition to these, also the context of the variable frequency drives was to be elaborated on in more detail. The used source material in the theory part consisted mainly of the manuals of the producers, literature on electrical engineering as well as international online publications. The details discussed in the empirical part were mostly examined in JAMK laboratory, where the written instructions were tested and the possible problem situations were created. The tests found out that there is a parameter, which shows an error if there is a line break in a fieldbus, however, most often it is not switched on. The fieldbus could also be observed with an oscilloscope, which might help in some cases to trace the failure. During the customer’s visit ProfiTrace program was used together with an oscilloscope to demonstrate with a graphical diagram the failure in the fieldbus. The lab tests also showed that replicating the potential problems is not that easy; nor is detection of reasons causing failures.
