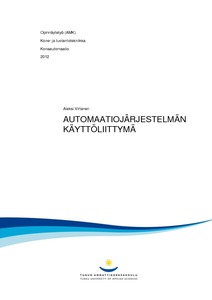

Automaatiojärjestelmän käyttöliittymä
Virtanen, Aleksi (2012)
Virtanen, Aleksi
Turun ammattikorkeakoulu
2012
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2012121619634
https://urn.fi/URN:NBN:fi:amk-2012121619634
Tiivistelmä
Opinnäytetyö tavoitteena oli kehittää Focusplan Oy:n asiakkaalle lämmöntalteenottojärjestelmään ohjauskäyttöliittymä. Focusplan Oy:n asiakkaalla syntyy paljon kuumaa vettä jäähdytyksen seurauksena, ja veden talteenotolla pyritään pienentämään energian kulutusta. Asiakas lämmittää prosessiin menevää vettä höyryllä noin 60 ̊̊C:ksi. Höyryn kulutus laskee ja energiaa säästyy, kun tulevan veden lämpötilaa nostetaan talteen otetulla energialla.
Teoreettinen pohja työlle muodostui koneturvallisuuden sekä automaation käyttöliittymiin liittyvästä materiaalista. Koneturvallisuudessa määritellään, milloin on mahdollista esimerkiksi käynnistää laitteita tai milloin se saa käynnistyä. Koneturvallisuus määrittelee myös, miten laitteen saa käynnistää ja mitä saa tapahtua esimerkiksi virheen kuittauksen yhteydessä. Käyttöliittymiä koskevasta aineistosta kerättiin tietoa hyvän käyttöliittymän toiminnasta, ulkoasusta sekä tehokkaan käytön mahdollistavista ominaisuuksista.
Lämmön talteenottojärjestelmän automaatio toteutettiin Siemensin 300-sarjan logiikalla, ja käyttöliittymä rakennettiin Siemensin TP1200 -kosketusnäytölle sopivaksi. Kenttälaitteet liitettiin logiikkaan AS-i-väylän välityksellä ja kommunikaatio logiikan ja näytön välillä toteutettiin ProfibussDP:llä. Käyttöliittymän rakentamiseen ja samalla myös koko automaatiojärjestelmän ohjelmointiin käytettiin Siemensin uutta TIA-portal-ohjelmistoa.
Käyttöliittymän avulla on käyttäjän mahdollista ohjata järjestelmää tehokkaasti ja samalla seurata sen talteen ottamaa energiaa. Tehokkaan ohjauksen ja selkeän käyttöliittymän ansiosta järjestelmän käyttö on vaivatonta ja käyttäjien on mahdollista havainnoida sen tilaa ja toimintaa. Käyttäjä voi muuttaa näytöllä näkyvän talteen otetun energian suoraan rahaksi ja täten todeta järjestelmän tehokkuuden sekä sen tuomat säästöt. Focusplan Oy:llä on mahdollista käyttää käyttöliittymää muissa mahdollisissa lämmöntalteenottojärjestelmissä ja siten soveltaa tätä työtä myös tulevissa projekteissa.
