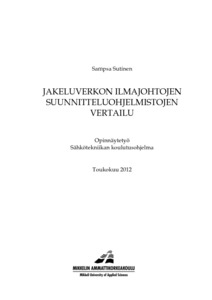

Jakeluverkon ilmajohtojen suunnitteluohjelmistojen vertailu
Sutinen, Sampsa (2012)
Sutinen, Sampsa
Mikkelin ammattikorkeakoulu
2012
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201205259888
https://urn.fi/URN:NBN:fi:amk-201205259888
Tiivistelmä
Opinnäytetyön tarkoituksena on vertailla kahta ilmajohtojen suunnitteluohjelmaa Voimatel Oy:n toimek-siannosta. Työn tavoitteena on selvittää, kumpi ohjelmista soveltuu paremmin jakeluverkon ilmajohtojen suunnitteluun. Työn lähtökohtana on suunnittelijoiden työn helpottaminen. Ohjelmistoilta toivotaan helpotusta johtoprofiilin suunnittelussa ja rakenteiden mekaanisessa mitoittamisessa.
Vertailussa mukana olevat ohjelmistot ovat ABB Profila GENELEC ja PLS-CADD. ABB Profila GENELEC on suomenkielinen jakeluverkon ilmajohtojen suunnitteluun tarkoitettu ohjelmisto, jota Voimatel Oy:llä ei ole aikaisemmin käytetty. PLS-CADD on yhdysvaltalainen siirtoverkkojen suunnitteluun tarkoitettu ohjelmisto, joka otettiin opinnäytetyöhön mukaan vertailtavaksi vaihtoehdoksi.
Nykyinen käytäntö Voimatel Oy:llä on suunnitella johtoprofiili AutoCAD-ohjelmistolla tai vastaavalla piirto-ohjelmistolla. Käytettävät rakenteet mitoitetaan hyödyntämällä tarkoitusta varten laadittuja raken-nemitoitustaulukoita. Käytössä olevat menetelmät ovat työläitä ja niihin kuluu paljon työaikaa, joten helpotusta toivotaan.
Vertailu toteutettiin hyödyntämällä käytännön esimerkkiä suunnittelusta asiakkaalle. Konnuslahdentielle Leppävirralle suunniteltiin uusi keskijännitejohto tien viereen, josta otettiin opinnäytetyöhön mukaan n. 1km osuus.
Vertailun tuloksena on, että ABB Profila GENELEC on käyttökelpoisempi vaihtoehto kuin PLS-CADD. Tulokseen päädyttiin PLS-CADD ohjelmiston käyttöönoton vaikeuden vuoksi. ABB Profila GENELEC -ohjelmistoa tukee mm. suomenkielinen käyttöliittymä, suomenkielinen tuotetuki, yksinkertaisuus ja se, että tämän opinnäytetyön aikana ohjelmistolla pystyttiin luomaan luotettava johtoprofiili ja mekaaninen mitoitus. Tämä tarkoittaa sitä, että ABB Profila GENELEC on mahdollista ottaa käyttöön.
